產品概述

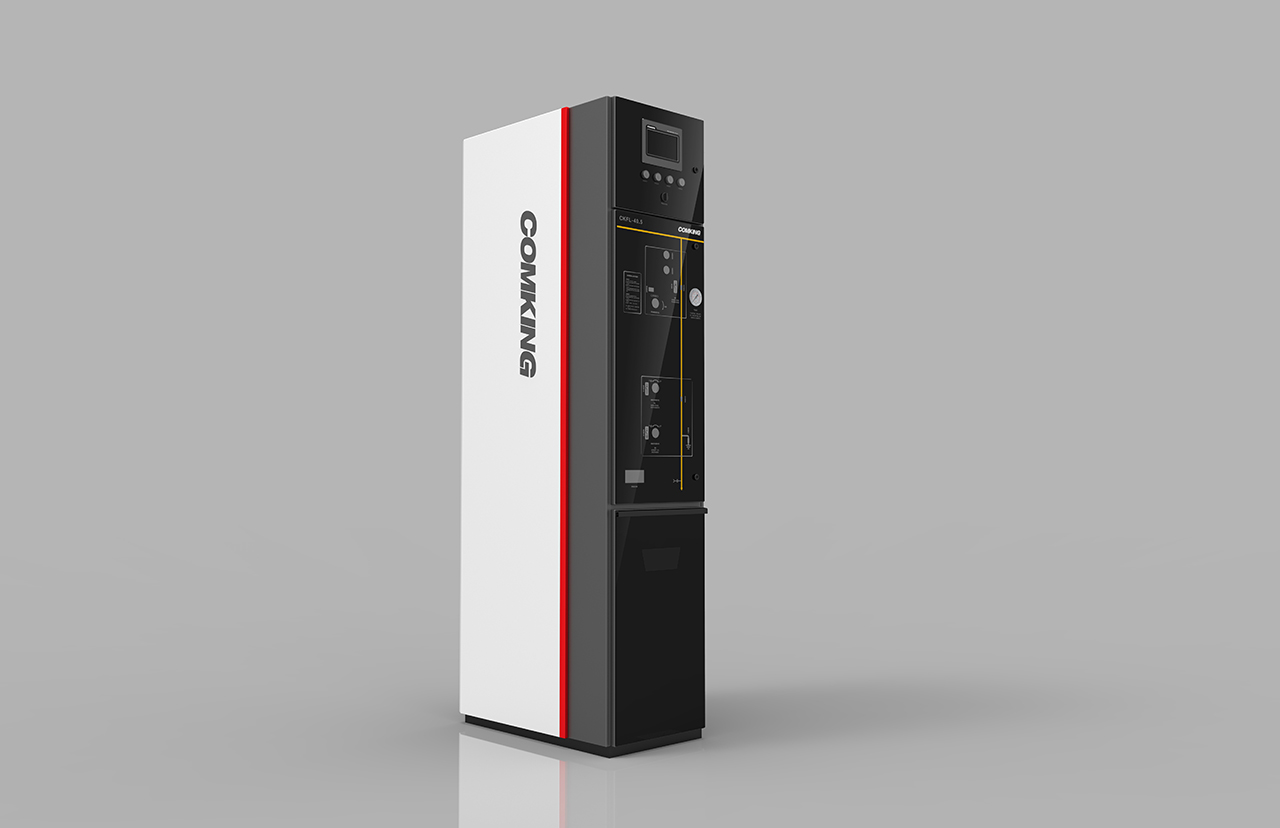

CKFL系列SF6絕緣環網柜(簡稱充氣柜)是珠?？禃x電氣股份有限公司自行設計制造的新一代小型化模塊式開關設備。在同一個氣箱內最多可以配置共母線的6個（不分進線和出線）單元，也可采用擴展母線的形式將兩個（或兩個以上）的氣箱連接起來。每個SF6絕緣氣箱都可以在左右側或頂部任意擴展，根據不同的設計方案任意排列，實現不同的配置要求。

 CKFL系列充氣柜的氣箱采用進口不銹鋼板，利用先進的激光切割與全自動機械手焊技術制造而成。充氣隔室的防護等級達到IP67，箱內充以SF6氣體，并經過同步抽真空、氦檢漏，確保氣箱的密封性。負荷開關、接地開關、熔斷器絕緣筒、真空滅弧室均密封在不銹鋼氣箱內。氣箱底部的防爆口上裝有防爆膜片，當開關出現異常而使氣箱內的氣壓超過設計壓力時，將從下部防爆口泄壓，有效防止高壓氣體對人、電纜及變電站內其余開關設備的損害。

CKFL型充氣柜廣泛應用于工業及民用的環網和終端供電。特別適用于小型二次配電站、開閉所、工礦企業、機場、鐵路、商業區、高層建筑、高速公路、地鐵、隧道等領域。

特點

①  安全性，全絕緣全密封結構，充氣隔室的防護等級達到 IP67；

②  經濟性，結構緊湊、體積小、標準化、模塊化、免維護設計；

③  覆蓋廣，滿足12kV、24kV、40.5kV各電壓等級需求；

④  性能優越，采用SF6絕緣介質，全自動焊接、充氣和檢漏工藝，產品的絕緣性能和密封性能得到保障；

⑤  方案靈活，有上隔離上接地和下隔離下接地結構，滿足國網標準化設計和南網技術要求；

⑥  擴展方便，側擴、頂擴均可，可實現單元任意擴展和更換；

⑦  智能化程度高，滿足國網和南網的智能電網要求及智能運維要求。
