產品概述 :

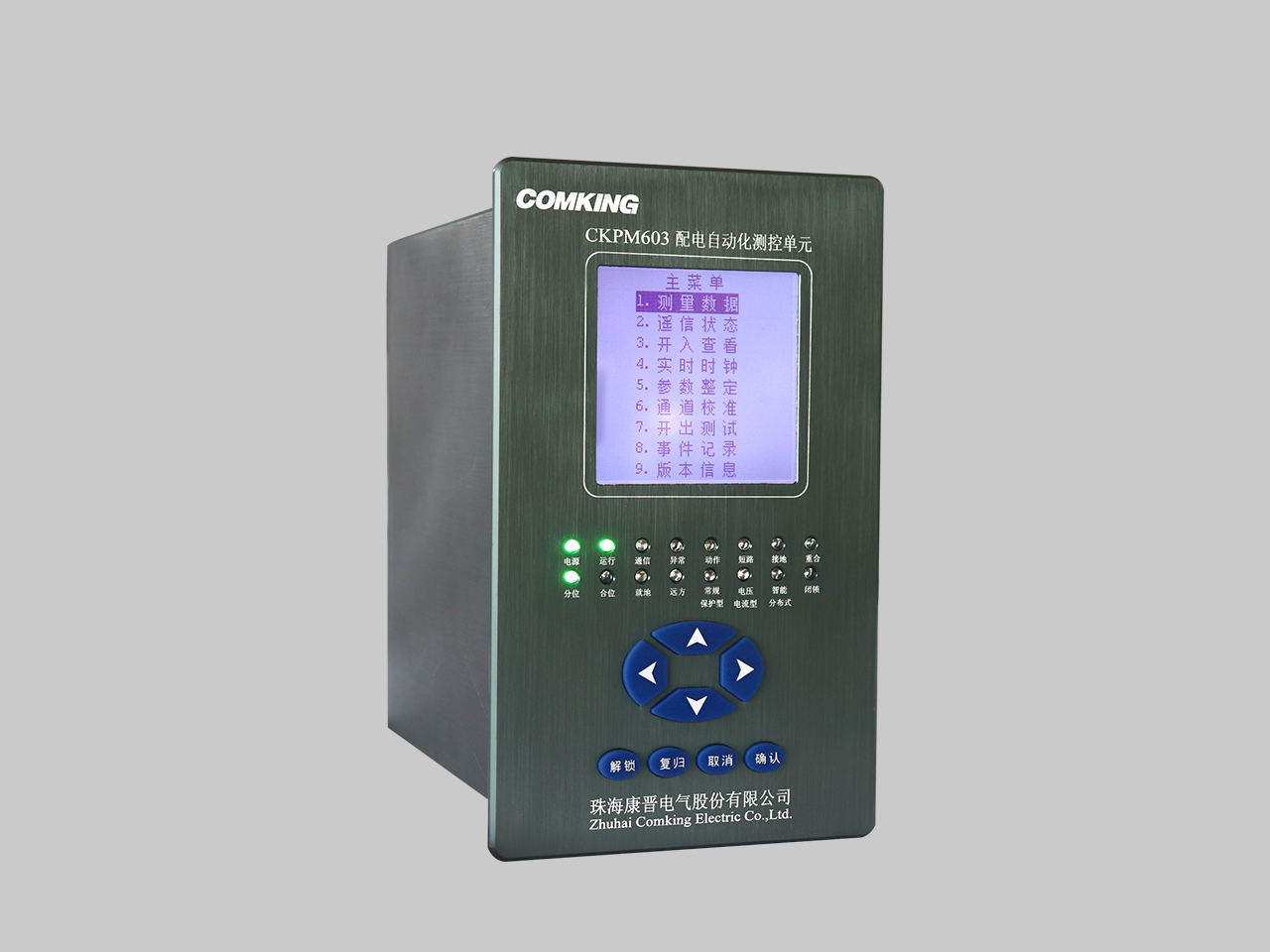

CKPM603系列分布式配電自動化終端（分散式DTU)），與環網柜開關配合，可組合成智能分布式、電壓時間型、電壓電流時間型、保護型等配網功能，實現就地配電自動化功能，裝置與出線開關、分支開關等配合，可實現配電線路的故障切除、故障恢復，是一種集遙測、遙信、遙控、保護和通信等功能于一體的新一代微機型配電自動化遠方終端裝置。

CKPM603配電自動化測控單元具有對開關的測量、保護、控制，配電自動化功能。與CKPM680管理單元進行通信，完成信息采集上送功能；其中，CKPM603可選配通信接口為光纖通信，可具備 2路單模FC光纖接口，相應型號為CKPM603-FX，應用于環網柜進線單元。.

結構特點 :

三遙功能 : 15路光電隔離的開關量輸入12 路交流測量、2 路直流測量，6路輸出，電壓等級可選，可選配操作回路功能。

保護功能 : 光纖縱聯比率差動保護、三段過流保護、三段零序電流保護、電壓解列、頻率解列、三相多次重合閘（次數可選，最多 3 次）、相過流、零序過流后加速保護、涌流識別、非電量保護、合環功能。

維護功能 : 當?shù)囟ㄖ祬?shù)設置、遠程定值參數設置、程序遠程更新、具有當?shù)鼐S護通信接口、遠程診斷設備自診斷、程序自恢復。

數據傳輸功能 : 能與上級站進行通信，將采集和處理信息向上發送并接受上級站的控制命令與上級站進行校時 ，具有當?shù)鼐S護通信接口，通信接口：RS-232/485、工業以太網；可選配光纖通信口通信信道：可支持光纖、載波、無線擴頻、無線數傳電臺、CDMA、GPRS以及ADSL等多種通訊形式，由用戶任選。

配網功能 : 智能分布式 FA 功能、就地型 FA 分段 S 功能：延時順送/逆送、就地型 FA 聯絡 L 功能：環網點延時關合、三相多次重合閘（次數可選，最多 3 次）、合后故障分閘、失壓分閘、零序電壓分閘、涌流識別、遮斷電流閉鎖。

其他功能 : 運行檢測；電壓、電流越限告警、控制回路異常檢測、跳位有流檢測、PT 斷線檢測；事件順序記錄功能、失電數據保存功能、可選配GPS 地理信息及授時功能。
