產品概述

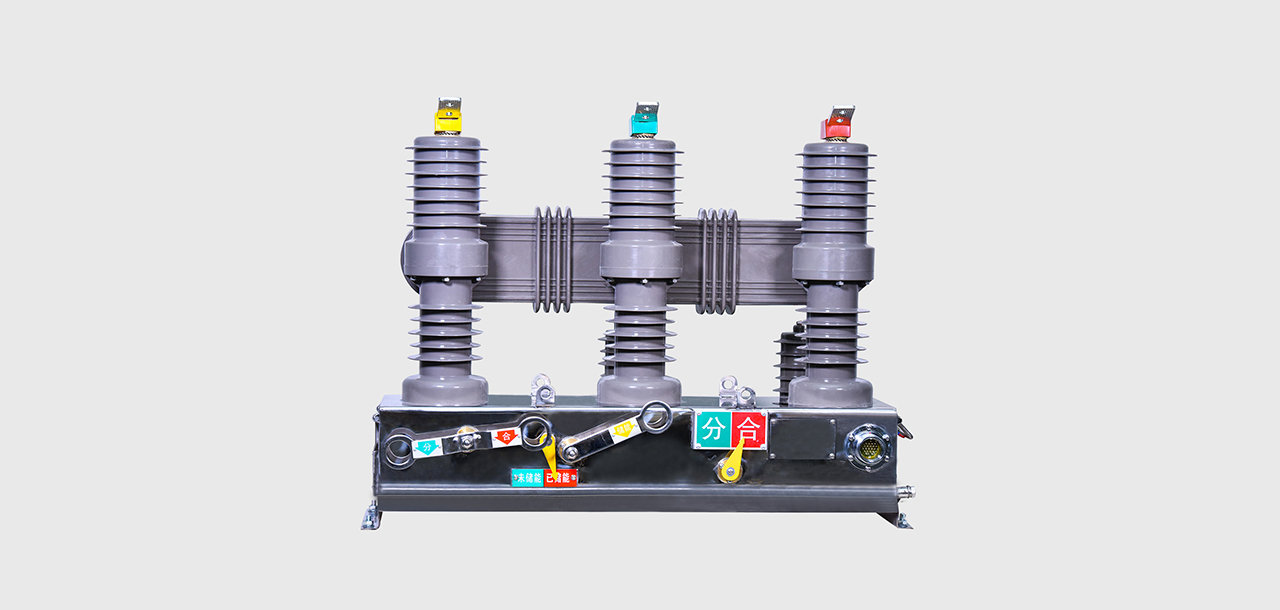

CKWZ-12型戶外交流高壓真空斷路器是在充分吸收國內外柱式斷路器的先進技術的基礎上，結合我國電力設備應用需求，自制研發的新一代戶外真空斷路器。

CKWZ-12型戶外交流高壓真空斷路器為額定電壓12kV、50Hz三相交流的戶外配電設備。主要用于配電網開斷、關合電力系統中的負荷電流、過載電流及短路電流，并可分步實現配網自動化的保護，是配電網絡中新穎的設備。適用于變電站及工礦企業配電系統中作保護和控制之用，更適用于農村電網及頻繁操作的場所，特別適用于城網、農網建設與改造的需要。

結構特點

 設計精巧；斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維護、體積小、重量輕和使用壽命長等特點。

適用性強；斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特別適用于嚴寒或潮濕地區使用。

安全可靠；三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，或采用戶內環氧樹脂外包有機硅橡膠固體絕緣。具有耐高低溫、耐紫外線、耐老化等特點。

性能穩定；操作機構采用小型化彈簧操動機構，儲能電機功率小，分合閘能耗低；機構傳動采用直動傳輸方式，零部件數量少，可靠性高。操動機構置于密封的機箱內，解決了操動機構銹蝕問題，提高了機構的可靠性。

操作便捷；斷路器的分、合閘操作可采用手動或電動操作及遠方遙控操作。可與智能控制器配套實現配電自動化，也可以與重合控制器配合組成自動重合器、分段器。

擴展方便；斷路器可以裝設二相或三相電流互感器，供過電流保護和短路保護用，也可以給智能控制器提供電流采集型號；根據用戶要求可加裝計量用電流互感器。
